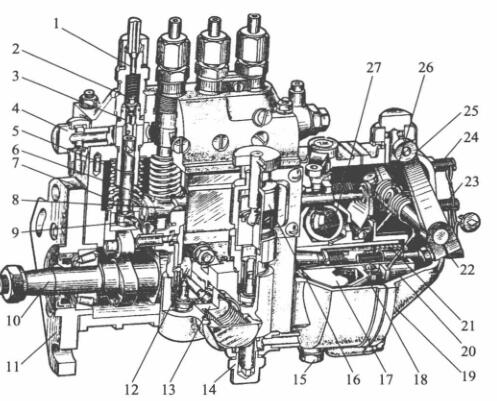

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

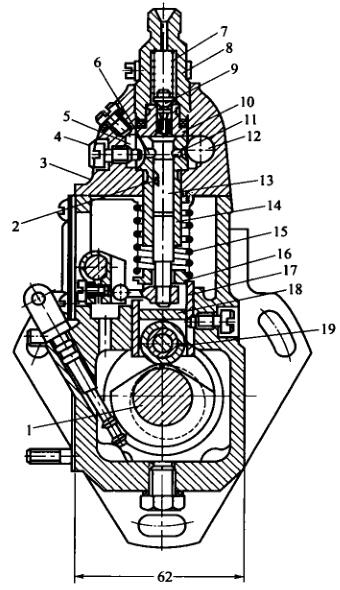

   I号喷油泵的分泵构造图

1-高电压油管插头插头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵拉簧; 8-油门拉杠;  9-转换臂; 10-凸轮机构轴; 11-加固接盘; 12-石油管道泵剪力轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-推动盘; 18-从动盘; 19-结构件; 20-滑套; 21-标定拉簧; 22-剩余油量調整螺柱; 23-怠速限位开关器螺柱; 24-绕城高速限位开关器螺柱; 25-调压手柄; 26-调压拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总承的一般功效是切实保障泵油着手时段的正确性，对於多缸重油机在于，需要切实保障各缸泵油时段的同样性。起切实保障使用的身体部位是压轮下处到修整垫件上平面磨的层面H。当喷油阀气缸轴蜗轮蜗杆与曲轴蜗轮蜗杆相对性方位务必时，H越大，轴向柱塞泵倒闭进油孔的时段越久，泵油着手时段也越久。不然，H越小，泵油着手时段越延迟时间。故此要按照其方案和疲劳试验定下靠谱的压轮体工作任务层面H，以切实保障泵油着手时段的正确性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-精确定位螺柱; 5-回油道; 6-回油孔; 7-皮肤冒油阀气扭簧; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵气扭簧; 16-气扭簧座; 17-挺柱体:; 18-垫板; 19-滚珠

  相对于多缸机，各分泵的H值应等于。调准垫板在喷高压油泵恢复出厂设置时均已调好，不要肆意交换。垫板是用耐磨橡胶材质制得并举行热清理以从而提高坚硬程度，因而选用中难于变形情况。如长時间选用后变形情况较多，可换面选用。

  喷助力泵泵体分上下两边好几部分，喷助力泵上体中用按装液压泵偶件及脸上出油阀偶件，阴道中用按装轴承轴、滑动体和输助力泵等。泵体前侧中西部开了检视窗孔，能够排查和优化提供的续航里程。下部分有检视发动机油面的检视孔。喷助力泵上体含有一条什么油道，与各液压泵套筒外卖的椭圆形油槽相接。椭圆形油槽则与液压泵套筒上的进、回油孔相接。由输助力泵供来的高压油可以顺利通过进进气软管连线接头连线接头渗入油道中。油道中的汽油密度各种压力由装在回进气软管连线接头连线接头内的回油阀控住，一的标准持续在5～10kPa使用范围内。液压过低，在液压泵下降时，汽油密度难以快速可以顺利通过进油孔渗入液压泵顶部油腔。当续航里程不能而使液压变高时，过多的汽油密度会顶开回油阀进入到汽油密度细滤器中。
